Cáp quang luồn ống 8 sợi GYXTW-SM-8B1Cáp quang luồn ống Singlemode 8 sợi (8 core/8FO) sử dụng trong nhà hoặc ngoài trời .Cáp quang là một loại cáp viễn thông làm bằng thủy tinh hoặc nhựa, sử dụng ánh sáng để truyền tín hiệu. Cáp quang dài, mỏng thành phần của thủy tinh trong suốt bằng đường kính của một sợi tóc. Chúng được sắp xếp trong bó được gọi là cáp quang và được sử dụng để truyền tín hiệu trong khoảng cách rất xa. Không giống như cáp đồng truyền tín hiệu bằng điện, cáp quang ít bị nhiễu, tốc độ cao (đây là tốc độ truyền dữ liệu, phân biệt với tốc độ tín hiệu) và truyền xa hơn.
.Cáp quang Singlemode, Cáp quang luồn ống 8 sợi GYXTW-SM-8B1 sợi quang là sản phẩm dược thiết kế cho việc đi ngoài trời hoặc trong nhà. Với tiết diện nhỏ giúp cho việc thi công trở nên dễ dàng hơn, tuy có tiết diện nhỏ nhưng cáp quang GYXTW được cấu tạo với nhiều thành phần chịu lực kéo, lực ép, lực uốn cong với vòng kim loại bao quanh cáp, 2 sợi thép gia cường chạy dọc thân cáp, lớp PSP chống ẩm, vỏ nhựa PE bao bọc bên ngoài chống lại tia UV
ỨNG DỤNG:
1. Cách thức lắp đặt: luồn ống thích hợp đi trong nhà và đi cống ngầm
2. Thích hợp cho đường ống dài - xa và giao tiếp mạng LAN
3. Kiểu sợi quang: Single-mode
ĐẶC ĐIỂM :
1. Hai dây thép song song đảm bảo chịu được sức căng.
2. PSP được tăng cường khả năng chịu sức nén, chống va chạm mạnh và chống thấm nước.
3. Đảm bảo về mặt cơ học, hiệu suất và nhiệt độ.
4. Đặc biệt được thiết kế với cấu trúc nén chặt tốt để chống sự co nén của ống chứa dây cáp.
5. Chống được sự thủy phân và đặc biệt với sự lấp đầy của các hợp chất đảm bảo sự bảo vệ citical của sợi quang.
6. Đường kính nhỏ, trọng lượng nhẹ và nó dễ dàng để lắp đặt.
7. Chịu được sức dập và có tính linh hoạt.
8. Số lượng lõi quang : 8 core
FEATURES
- Good mechanical and temperature performance
- High strength loose tube that is hydrolysis resistant
- Special tube filling compound ensure a critical protection of fiber
- Crush resistance and flexibility
- PSP enhancing moisture-proof
- Two parallel steel wires ensure tensile strength
- Small diameter, light weight and friendly installation
- Long delivery length
- Complies with Standard YD/T 769-2003

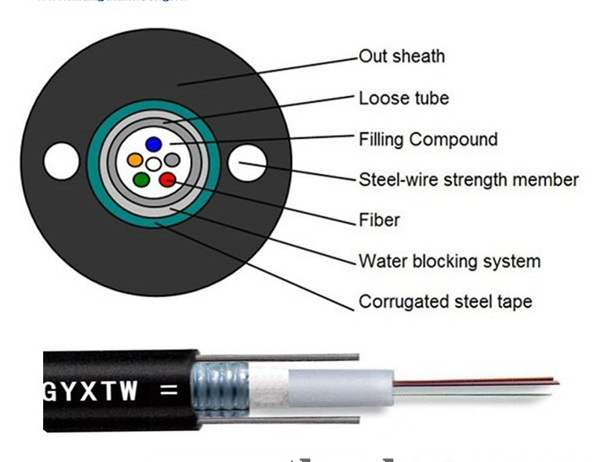

CABLE STRUCTURE
| |
|
|
G .652
|
G .655
|
50/125
|
62.5/125
|
|
Attenuation(+20℃)
|
@850nm
|
|
|
≤3.0dB/km
|
≤3.3dB/km
|
|
@1300nm
|
|
|
≤1.0dB/km
|
≤1.0dB/km
|
|
@1310nm
|
≤0.36dB/km
|
≤0.40dB/km
|
|
|
|
@1550nm
|
≤0.22dB/km
|
≤0.23dB/km
|
|
|
|
Bandwidth(Class A)
|
@850nm
|
|
|
≥500MHz·km
|
≥200MHz·km
|
|
@1300nm
|
|
|
≥1000MHz·km
|
≥600MHz·km
|
|
Numerical Aperture
|
|
|
0.200±0.015NA
|
0.275±0.015NA
|
|
Cable Cut-off Wavelength λcc
|
≤1260nm
|
≤1450nm
|
|
|
|
Storage/Operating Temperature: -40℃ to +70℃
|
|
Cable Type
|
Fiber Count
|
Cable Weight kg/km
|
Cable Diameter
(mm)
|
Tensile Strength Long/Short term N
|
Crush Resistance Long/Short term N/100mm
|
Bending Radius Static/Dynamic mm
|
|
GYXTW-SM-2~12
|
2~12
|
100
|
10
|
Short term:600N Long term:1500N or take the maximum of 1km cable weight
|
300/1000
|
10D/20D
|
|
GYXTW-SM-2~12
|
2~12
|
124
|
10.6
|
1000/3000
|
10D/20D
|
|
GYXTW-SM-14~24
|
14~24
|
147
|
12.5
|
1000/3000
|
10D/20D
|
|
GYXTW-SM-26~36
|
26~36
|
150
|
14.0
|
1000/3000
|
10D/20D
|
|
GYXTW-SM-38~48
|
38~48
|
207
|
15.0
|
1000/3000
|
10D/20D
|
PACKAGING
Cable be reeled on the Fumigated Wooden Drum as following
|
SINGLE-MODE
|
|
[A]
|
Part Number
|
Description
|
|
|
GYXTW-SM-4B1
|
4 Fibers Single-mode Single Armor Outdoor Cable- GYXTW
|
|
GYXTW-SM-6B1
|
6 Fibers Single-mode Single Armor Outdoor Cable- GYXTW
|
|
GYXTW-SM-8B1
|
8 Fibers Single-mode Single Armor Outdoor Cable- GYXTW
|
|
GYXTW-SM-12B1
|
12 Fibers Single-mode Single Armor Outdoor Cable- GYXTW
|
|
MULTIMODE
|
|
[B]
|
Part Number
|
Description
|
| |
GYXTW-MM-4A1a
|
4 Fibers 50/125μm Multimode Single Armor Outdoor Cable- GYXTW
|
|
GYXTW-MM-6A1a
|
6 Fibers 50/125μm Multimode Single Armor Outdoor Cable- GYXTW
|
|
GYXTW-MM-8A1a
|
8 Fibers 50/125μm Multimode Single Armor Outdoor Cable- GYXTW
|
|
GYXTW-MM-12A1a
|
12 Fibers 50/125μm Multimode Single Armor Outdoor Cable- GYXTW
|
|
GYXTW-MM-24A1a
|
Custom 24-144 Fibers Outdoor Cable- GYXTW
|
