Chi tiết sản phẩm

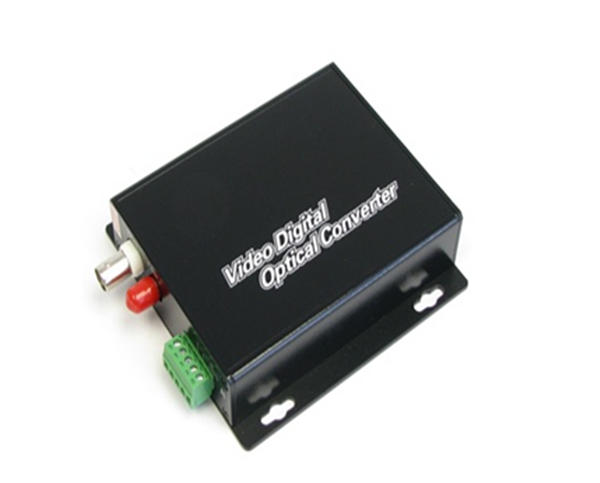

Bộ Thu Phát 1 Kênh Video +1 Kênh Data Sang Quang Mã YT-S1V↑1D↓3-T/RFM

  • Mã sản phẩm: YT-S1V↑1D↓3-T/RFM
  • Giá: 850.000 VNĐ
  • Tình trạng: Còn Hàng
  • Bảo hành : 12 Tháng
  • Lượt xem: 334
  • Bảng giá:
Mô tả
Bộ Thu Phát 1 Kênh Video +1 Kênh Data Sang Quang Mã YT-S1V↑1D↓3-T/RFM Bộ thu phát Video YT-S1V↑1D↓3-T/RFM Serial chuyển đổi tín hiệu Video và một số tín hiệu khác sang tín hiệu quang để truyền tải đi xa trên hệ thống cáp quang. Các tín hiệu Video, Audio, Data, Ethernet được chuyển sang tín hiệu quang và truyền đi trên một sợi quang với hình ảnh, âm thanh chất lượng cao không bị nén, méo, dòng chuyên dùng cho các camera có chức năng điều khiển quanghoặc Jum xa gần . YT-S1V↑1D↓3-T/RFM có nhiệm vụ định tuyến dữ liệu và chuyển đổi từ tín hiệu Digital sang tín hiệu Analog. YT-S1V↑1D↓3-T/RFM có thể chọn dùng dạng sử dụng hoàn chỉnh hoặc dạng Card lắp trong một Chassic, Chassic bao gồm các khe cắm card Video và cung cấp luôn nguồn nuôi, với nhu cầu sử dụng nhiều thì dùng dạng card sẽ dễ dàng quản lý và nâng cấp. YT-S1V↑1D↓3-T/RFM sử dụng dễ dàng không cần cái đặt, ưu điểm tiêu hao ít điện năng

Giới thiệu sản phẩm

Bộ thu phát Video YT-S1V↑1D↓3-T/RFM Serial chuyển đổi tín hiệu Video và một số tín hiệu khác sang tín hiệu quang để truyền tải đi xa trên hệ thống cáp quang. Các tín hiệu Video, Audio, Data, Ethernet được chuyển sang tín hiệu quang và truyền đi trên một sợi quang với hình ảnh, âm thanh chất lượng cao không bị nén, méo, dòng chuyên dùng cho các camera có chức năng điều khiển quanghoặc Jum xa gần . YT-S1V↑1D↓3-T/RFM có nhiệm vụ định tuyến dữ liệu và chuyển đổi từ tín hiệu Digital  sang tín hiệu Analog. YT-S1V↑1D↓3-T/RFM có thể chọn dùng dạng sử dụng hoàn chỉnh hoặc dạng Card lắp trong một Chassic, Chassic bao gồm các khe cắm card Video và cung cấp luôn nguồn nuôi, với nhu cầu sử dụng nhiều thì dùng dạng card sẽ dễ dàng quản lý và nâng cấp. YT-S1V↑1D↓3-T/RFM  sử dụng dễ dàng không cần cái đặt, ưu điểm tiêu hao ít điện năng.

Đặc điểm

1. Bộ chuyển đổi Quang-Điện Video Converter Single mode

2. Khoảng cách truyền lên đến 20 km

3. Sử dụng 1 sợi cáp quang để truyền tín hiệu

4. 1 kênh Video + 1 kênh Data

5. Loại tín hiệu: Single-mode hoặc Multi-Mode

6. Cổng kết nối quang: FC

7. Băng thông Video: 8MHZ

8.  Ngõ vào và ngõ ra Video BNC, trở kháng 75Ω

9. Chế độ: mini-VDO

10. Tương thích với tín hiệu Video: NTSC, PAL và SECAM  hệ thống camera SECAM CCTV và hỗ trợ giao thức dữ liệu RS-232, RS-422, RS-485

11. Tính năng: Sử dụng camera giám sát (CCTV) với chức năng chống nhiễu, hội nghị truyền hình chất lượng cao.

12.  Bao gồm: 1 bộ phát và 1 bộ thu

13. Nguồn điện: 12VDC

14. Hỗ trợ kết nối điểm tới điểm

15. Hiển thị tình trạng nguồn và một số tham số khác, do đó dễ dàng theo dõi tình trạng hoạt động của hệ thống

16. Truyền dẫn liên tục, không bị nhiễu bởi điện từ.

17. Công nghệ truyền dẫn quang với công suất lớn, dễ dàng nâng cấp, cấu hình.

18. Thiết kế ASIC đặc biệt và công nghệ DSP tốc độ cao.

19.Truyền trên sợi quang đơn, multi-mode, khoảng cách từ 0~20Km

20.Công nghệ tự động đàm phán, kết nối, không cần điều chỉnh trong quá trình sử dụng

21.Hỗ trợ công nghệ SMT

22.Thiết kế nhỏ gọn

Thông số kỹ thuật

YT fiber-optic video transceivers can simultaneously transmit 1-64 channels of 8-bit digitally encoded broadcast quality video / return or bidirectional data / unidirectional or bidirectional audio / Ethernet / Telephone / Dry contact over one multimode or single-mode optical fiber. These multiplexers are typically used in applications where the cameras have P/T/Z capabilities. Plug and Play design ensures the ease of installation and operation. Electronic and optical adjustments are never required. LED indicators are provided for instantly monitoring system status. Devices are available for either standalone or rack-mount installation ,which is suitable for different working environment .



PRODUCT CHARACTERISTICS

      8-bit digitally encoded and non-compression broadcast quality video transmission

      Directly compatible with NTSC, PAL, and SECAM CCTV camera systems and support RS-232, RS-422, and RS-485 data protocols

      Support any high-resolution video signal

      Automatic compatible PAL, NTSC and SECAM video system

      Power supply and other parameter state indication, which can monitor the operation condition of system

      Support no-damage regenerative trunk of video

      Constant input optical power, and large dynamic range ,no Electrical or Optical Adjustments Required .

      Special ASIC design .

      Operating temperature from -10℃ to 60℃ , which is applied to the different working environment

      Hot-swap function

      Stand-alone type or card-type installed in 19’’ 2U or 4U rack-mount chassis.



YT fiber-optic video transceivers

     Technical Specification

      Video channels

     1 channel

      Video bandwidth

      8 MHz



     Automaticcompatible video system



       PALNTSCSECAM

     Video input / output impedance

       75 Ω(unbalance)

     Video signal-to-noise     ratio

       ≥      67dB

     Differential gain

 (10%-90%APL DG <1% ( typical value)

     Differential phase

 (10%-90%APL DP <0.7° ( typical value)

     Video connector

     BNC

     Fiber-optic Specification

     F/O connector: FC/ST/SC

     TX Power:-15 ~ -8dBm   Sensitivity :≤-34dBm

      RXPower:-15 ~ --8dBm   Sensitivity :≤-34dBm

     Transmission Distance :20KM (single mode) Operating Wavelength: TX1310/RX1550nmTransmitter);TX1550/RX1310nmReceiver

     Specification of custom-made options

     Data

     Connector: Terminal Blocks

     Encoded type : RS485 / RS422 / RS232 / Manchester

     Data rate : 0 - 400Kbps

      BER:  ≤10-9

     Audio

     Connector: Terminal Blocks

     Audio input / output impedance :600Ω(Balance/ unbalance)

     Audio input / output voltage :2Vp-p ( typical value)

     Audio input / output level :0dBm ( typical value)

     Video bandwidth:10HZ~12KHZ

     Audio digital encoded bandwidth :24bit

     Audio signal-to-noise ratio: S/N≥95dB  (weighted)

     Telephone

     Connector: RJ11

     Bandwidth :8KHZ

     FeaturesSupport call-showing function ;support H-F

     Operating mode : Point to point hotline mode / FXS-FXO

     Ethernet

      Connector: RJ45

     Support mode : Half duplex or Full duplex

     StandardsIEEE802.3

     Data rate : 10M / 100Mbps

     Bandwidth: 25M







Dimensions: 11.1(L)×10.7(W)×2.8(H) cm

Operating VoltageDC5V (we will offer external power supply from AC96-240V to DC5V for each unit )

Operating Temperature: -10 to +60

Storing Temperature :  -55 to +85

Humidity: 0 to 95% non-condensing

MTBF : ≥ 105 hours

Warranty : 1 years



Item No

Description



YT-S1V-T/RF

1 positive video  (1V)mini-type

YT-S1V1D3-T/R

1 positive video+1 return data (1V↑﹢1D)



Options

Description

Audio

1A

Audio

1A ↑↓(bi-directional audio)

Data

1Dor 1D

Switching value

I/O Switching value(1S) Dry contact

Telephone

telephone(1T)

Ethernet

ethernet (1E)(30M)

Ethernet

ethernet (1E)(100M)
